Измеритель  частичных разрядов  СИГМА-ЧР2

Измеритель частичных разрядов,  рис.6, – прибор для регистрации и измерения характеристик частичных разрядов в высоковольтном оборудовании в эксплуатации под рабочим напряжением с целью определения опасного уровня возникших  дефектов.

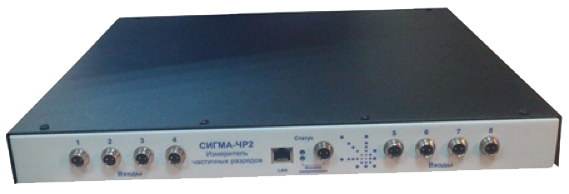

Рис. 6. Внешний вид измерителя ЧР.

Среди различных методов измерения частичных разрядов (ЧР) особое место занимает электрический метод. Главным достоинством этого метода является возможность градуировки схем измерения, анализа характеристик ЧР, выявление динамики их развития, определение количественной величины заряда ЧР и, соответственно, степени опасности  дефектообразования, визуализации результатов измерения.

     В  настоящее время у существующих измерителей ЧР есть определенные недостатки:

• ограниченное число характеристик ЧР и ограниченная визуализация результатов измерения,
• сложность в эксплуатации.
• высокая стоимость.

Измеритель частичных разрядов «Сигма-ЧР2», разработанный компанией ООО «ЭМА» и применяемый в эксплуатационной практике отличается простотой в обслуживании и наглядным представлением результатов измерений.

Применение измерителя позволяет:

• производить калибровку измерительного тракта,
• задавать размеры фазового окна,
•  опрашивать до 8 датчиков частичных разрядов,
• рассчитывать и отображать графики зависимостей основных параметров,
• вести архив измерений.

Конструктивно измеритель выполнен в корпусе, который предусматривает как установку в телекоммуникационной стойке шириной 482,6 мм (19 дюймов), так и использование в настольном варианте.

Измеритель частичных разрядов «СИГМА-ЧР2» может входить в состав автоматизированной системы контроля «СИГМА», а также  использоваться, совместно с персональным компьютером (ПК), как самостоятельное средство диагностики.

В трёхуровневой распределённой системе «СИГМА», измеритель «СИГМА-ЧР2» относится к среднему уровню. Выполняемые функции:

• Сбор и обработка данных с датчиков частичных разрядов.
• Передача информации о параметрах регистрируемых импульсов на верхний уровень по протоколу ModbusTCP.

При оперативном диагностировании, «СИГМА-ЧР2», совместно с персональным компьютером  (ноутбуком) выполняет функции:

• Сбор и обработка данных с датчиков частичных разрядов.
• Отображение информации о параметрах регистрируемых импульсов на мониторе ПК в виде таблиц и графиков. Ведение архивов измерений с сохранением результатов на ПК или USB флеш-накопитель.

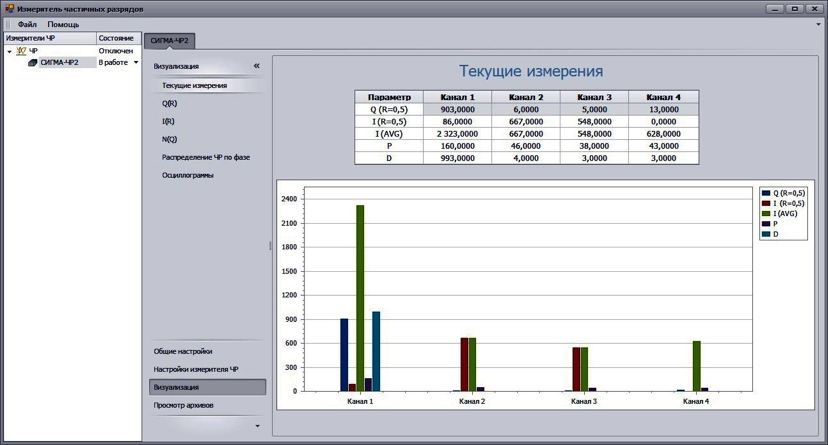

Рис.7 Основные параметры частичных разрядов

Рис.8 Распределение N(q)

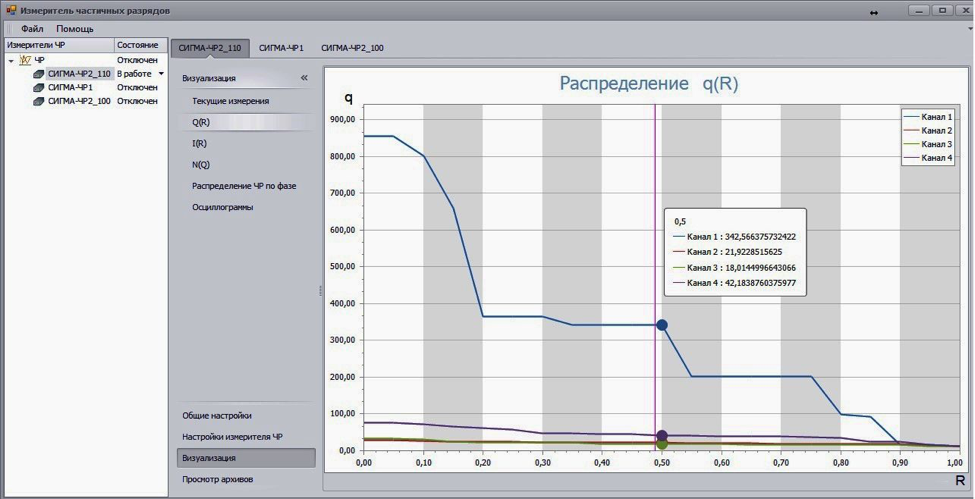

Рис.9 Распределение q(R)
