Диспетчерский пункт
Диспетчерский пункт

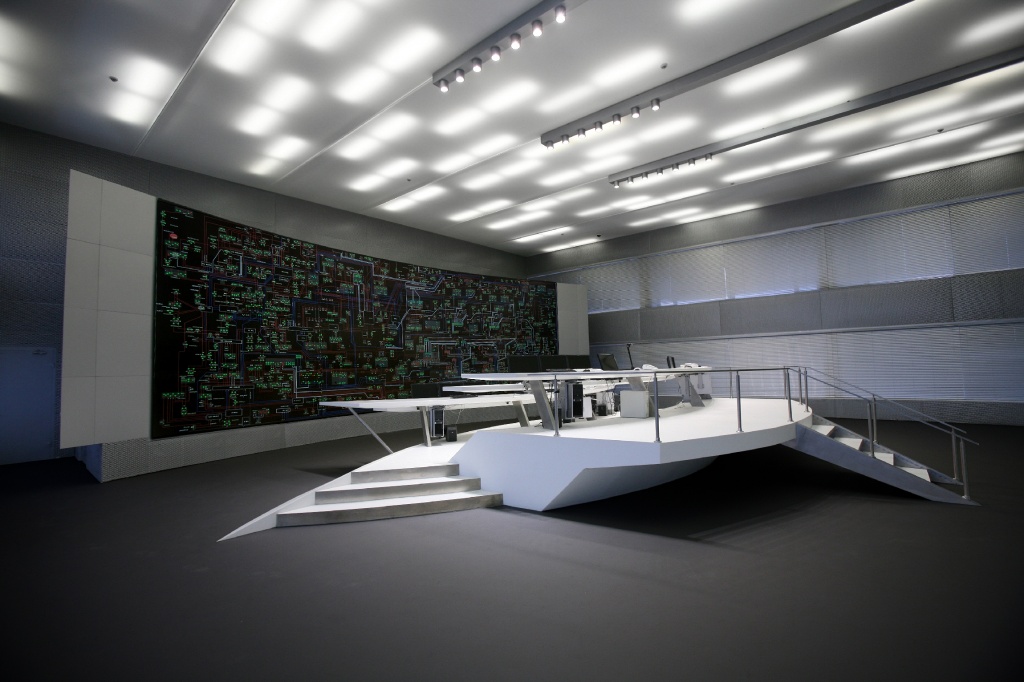

Диспетчерский пункт на базе программно-технического комплекса «РСДУ5» – это логическое продолжение комплексного решения от компании «ЭМА» по автоматизации и диспетчеризации объектов энергетики. Диспетчерский пункт является центром отображения и оценки состояния работы энергосети, центром управления элементами сети и центром реагирования оперативного персонала.
На базе диспетчерского пункта реализуется следующий функционал:
- отображение данных о текущем состоянии сети, режимах работы и положениях элементов системы телемеханики;
- контроль и оценка режимов работы оборудования;
- управление оборудованием подстанций средствами телемеханики;
- осуществление оценки качества электроэнергии;
- осуществление контроля балансов мощности;
- стабилизация уровней напряжения и мониторинг потерь в контрольных точках сети;
- расчёт допустимых нагрузок на оборудование;
- оперативное реагирование по локализации и устранению аварий и нештатных ситуаций;
- управление проведением ремонтных и аварийно-восстановительных работ.
ООО «ЭМА» проектирует диспетчерские пункты с учётом индивидуальных требований клиентов, оснащения и масштабов энергосистем, а также класса напряжения подстанций.
Разработанные ООО «ЭМА» решения, соответствуют всем современным нормативно-техническим документам по проектированию пространства диспетчерского помещения и по части технического оснащения. В частности, большое внимание уделяется выбору технологии, на которой строится система коллективного отображения информации. Заказчику на выбор предоставляются следующие технологические решения доступные на рынке:
- видеокубы;
- LCD панели;
- LED панели;
- мозаичный мнемощит.
С целью обеспечения качественного отображения информации и создания комфортной среды для оперативного персонала инженеры компании «ЭМА» закладывают в типовое проектное решение LCD панели, обладающие следующими характеристиками:
- ультратонкие границы;
- отсутствие мерцания;
- высокая контрастность и яркость;
- низкое время отклика;
- минимальное тепловое и шумовое излучение;
- низкое энергопотребление;
- продолжительный срок службы.
Так же типовое проектное решение включает в себя:
1) Проект диспетчерского пункта с учетом зонирования помещений;
2) Системы для отображения информации:
- диспетчерский щит на технологии LCD панелей;
- персональный LCD монитор диспетчера диагональю не менее 24 дюймов.
3) Проектирование коммуникаций с объектами диспетчеризации:
- прямые каналы связи с подстанционными объектами;
- радиосвязь;
- мобильная телефонная связь.
4) Проектирование инженерных систем:
- гарантированного электропитания;
- кондиционирования воздуха;
- освещения помещений диспетчерского пункта.
Программно-технический комплекс «РСДУ5», входящий в состав решения, реализует следующий функционал:
- обеспечивает отображение информации о работе устройств релейной защиты и автоматики, состоянии и мощности генерирующего оборудования, нагрузке на шинах подстанции, состоянии коммуникационных аппаратов, уровнях напряжения на секциях шин;
- управление коммуникационными аппаратами по средствам телемеханики;
- оперативный электронный журнал;
- регистрация актов расследования и контроль осуществления действий при помощи специализированного программного комплекса, позволяющего передавать информацию об авариях (согласно требованиям нормативных документов Минэнерго РФ) в ПАК «База аварийности»;
- решение расчётных задач:
- расчет установившегося режима распределительной сети;
- расчет токов короткого замыкания распределительной сети;
- краткосрочное прогнозирование электопотребления.
